滤芯基础知识

滤芯资料

一、滤芯的分类

1、按滤芯的功能分为：过滤滤芯、聚结滤芯、分离滤芯、吸附滤芯。

2、按过滤的介质分为：航油滤芯、工业油滤芯、烃滤芯、水滤芯、气滤芯。

二、滤芯的基本结构

虽然滤芯种类较多，但结构主要由端盖、骨架、滤材、密封件组成。特殊结构需要按特殊结构要求进行增加，例如；旁通阀、提手、尼龙扎带、卡箍、缠绕带等特殊要求。各结构特点和作用如下；

1、端盖 特点：

（1）为冲压件和机加工件，主要材料为、不锈钢、碳钢、铝、尼龙料等。

（2）有一定的深度的注胶槽。（由图纸定）

（3）径向密封滤芯的端盖需要O型槽，轴向密封滤芯的端盖需要便于安装密封垫的位置。

（4）表面处理为喷塑、镀锌、镀鉻、阳极氧化等。 作用：（1）存放胶粘剂（TH-1 又叫环氧树脂胶） （2）提供与过滤器连接的接口。 （3）提高滤芯端向负载强度。（4）端盖、骨架、滤材连接的纽带。

（5）和密封件相连起到密封作用。

2、骨架

骨架按其作用分为两种，其支撑骨架和保护骨架。两者结构的区别主要是壁厚不同，密布孔的大小和数量不同。（有图纸要求） 支撑骨架（内骨架） 特点：

（1）根据滤芯承受的强度压力不同，定制骨架壁较厚。

（2）壁面上均布小孔。

（3）金属材料（或特殊材料）制成。

（4）金属材料有不锈钢或喷塑和镀锌。

作用：（1）保护滤芯正常工作所承受滤材产生的压力差。 （2）是过滤介质均匀的通过，所产生的阻力小。（3）成端向负载，保证滤芯的轴向垂直度、平行度。

保护骨架（外骨架） 特点 ：

（1）骨架壁较薄（常用0.3-0.5mm）

（2）孔径较大一些。

（3）一般由钢板或铝板制成。（油滤芯用的比较多一些）

作用 ：

（1）保护滤材不受外部磕碰而损伤。

（2）防止滤材在工作中受到压力冲击所产生弯曲变形。

（3）承受部分端向负载。

3、滤材

滤材主要由过滤层和支撑层组成。过滤材料主要分为：玻璃纤维纸（为进口纸、国产纸）、植物纤维纸、不锈钢网、铜网、合成纤维毡、吸水滤材等。支撑层材料主要为：镀锌网、不锈钢网、植物纤维纸、铜网等。

过滤层 特点：

（1）根据不同的材质，精度需求选取不同过滤材料。

（2）滤材其最主要的过滤作用。

（3）单层滤材强度一般不高，必要时需要支撑层和保护层。

（4）主要有两种作业方式：折叠、裹绕。

作用： 保证系统起到需要的过滤作用，达到其规定的清洁度。

支撑层： 特点：

（1）金属网的丝径较粗。

（2）单位面积网孔目数少。

（3）强度较高，保护滤材。

作用：

（1）支撑滤材，使滤材在压差下不变形、不损破。

（2）保持滤材的工艺形状，使滤材均匀充分的接触工作介质，从而提高过滤效果。

4、密封件

密封件主要分为：密封垫、密封圈、和异型件。材质较软具有可压缩性和弹性。分为径向密封和轴向密封，作用效果为保证滤芯与过滤器连接处的严密性。

5、旁通阀

旁通阀又称安全阀，由阀芯、阀体、弹簧、弹簧座、吊耳、挡圈组成。当阀门两侧压力差达到规定值时，阀门座自动开启，使工作介质旁路通过。保证过滤器的安全，保证整个系统得安全性。

6、提手

提手一般为金属材料，有一定的刚度。便于用户对滤芯的安装和拆卸，也可用于压紧滤心。

7、尼龙扎带、卡箍、缠绕带（PVC材料）

这些材料仅需用于系统压力脉动不大的场合，作用是减小滤材可能产生的反向变形。保持滤材的折距均匀、折峰平行。

8、聚结滤芯的结构中除了端盖、骨架、滤材之外还有保护层（*）、破乳层（玻璃纤维棉毡）、支撑层（尼龙网）、聚结层（喷胶棉）排放层（棉套）。

三、加工方式

1、过滤滤芯加工工序为：下料、折叠、压折、夹边、组装、粘接、包装，精度要求较高时必须要做冒泡试验，特殊结构或材料需要固化。

2、分离滤芯加工工序为：下料、裹绕、夹边、组装、粘接、包装。

3、聚结滤芯加工工序为：下料、缠绕、折叠、固化、夹边、组装、粘接、包装。（工业聚结滤芯不需折叠）

4、吸附滤芯加工工序为：下料、缠绕、组装、固化、粘接、包装。

四、质量控制

质量方面实行首检与互检（下道工序检上道工序），不合格不予接受。

1、下料时注意滤材支撑网选取是否正确，滤材型号与图纸要求是否一致，滤材应无污损，喷涂层均匀（不得有破环）

2、折叠式注意滤材的进出油面，严格控制折高和折数。折数应比图纸多1～3折，折高均匀、折线过渡圆滑、折峰平行 ，不允许出现死折和破坏滤层，每层的滤层两边对齐。

3、植物纤维纸中有15%～20%的树脂，为提高其强度挺度需要固化到位。

4、夹边工具为扁嘴钳和刻丝钳。夹边时用力均匀，不得破损滤材，夹边搭接不许错位，折间距均匀，夹边牢固，修剪过的滤材组建边缘无毛刺，且修剪折数为图纸要求数量。

5、胶缝要求均匀，严禁脱胶不允许胶质流到搭接缝隙之外，不允许胶质在搭接的缝隙中有气泡，胶质要完全固化，待胶固化后，清理多余金属网头。

6、组装时选取骨架，胶峰处应于骨架焊接搭边出对齐，除去多余金属丝，保持其外形美观。

7、粘接需要挑选端盖，镀层不均匀的端盖不允许使用，注意胶质是否将端盖骨架滤材粘接牢固，外流的胶质要擦拭干净，不得有脱胶保持端面和工作台清洁。胶质充分固化后方可进行下道工序，粘接后滤芯的垂直度、平行度要符合图纸的要求。

8、包装前检查滤芯的质量，然后按图纸要求选取密封件、包装袋、包装盒，滤芯按要求写好标识待检（要自己首检再让质检部检测和签字）后方可包装。在包装过程中包装袋不允许有破损，包装盒和滤芯标识字迹清晰、美观，方可打包入库（运作中轻拿轻放，以免磕碰）。

滤芯介绍

除去液体或者空气中少量固体颗粒的，可保护设备的正常工作或者空气的洁净，当流体进入置有一定规格滤网的滤芯后，其杂质被阻挡，而清洁的流物通过滤芯流出。

液压油滤芯

液体滤芯使液体（包括油、水等）使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。

空气滤芯使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。 滤芯的材质 纸质滤芯

化纤滤芯：玻璃纤维金属纤维烧结毡丙纶纤维 涤纶纤维 网式滤芯：不锈钢网 线隙滤芯

装在过滤设备中,用于分离物质的元件,根据材质,用途分为很多种.金属滤芯,活性炭滤芯,空气滤芯等.过滤, 烧结毡

深度符合滤材

行业标准

JB-T 7218-2004 筒式加压液体过滤滤芯

JB-T 5087-1991 内燃机机油滤清器纸质滤芯

GBT 20080-2006液压滤芯

HG/T 2352-1992 磁浆过滤用线绕式滤芯 HY/T 055-2001 折叠筒式微孔膜过滤芯

JB/T 10910-2008 一般用喷油回转空气压缩机油气分离滤芯 JB/T 7218-1994 筒式加压过滤机滤芯

JB/T 9756-2004 内燃机空气滤清器纸质滤芯

常见种类

一、PP滤芯

PP滤芯也叫做PP熔喷滤芯，熔喷过滤芯由聚丙烯超细纤维热熔缠结制成，纤维在空间随机形成三维微孔结构，维孔孔径沿滤液流向呈梯度分布，集表面、深层、精精过滤于一体，可截留不同粒径的杂质。滤芯精度范围0.5－100μm，其通量是同等精度峰房滤芯的1.5倍以上，可配置不同型号的端盖接头，满足各种工程安装的需要。

二、线绕滤芯

由具有良好过滤性能的纺织纤维纱线精密缠绕在多孔骨架上精制而成的。其纱线材料有丙纶纤维、晴纶纤维、脱脂棉纤维等。缠绕时通过控制纱线的缠绕松紧度和稀密度，可以制成不同精度的过滤芯，能有效去除各种液体的悬浮物、颗粒杂质等，对各种液体有较高的净化效果。

折叠滤芯

三、折叠式微孔滤芯

折叠式微孔滤芯采用聚丙烯(Polypropylene)热喷纤维膜，尼龙(Nylonb)聚四氟乙烯(PTEE)微孔滤膜等为过滤介质制作成的精密过滤器件，具有体积小，过滤面积大，精度高等优点。过滤精度范围可从0.1μm至60μm。滤芯端盖密封及整体结构连接均采用热熔粘接。滤芯接头为国际通用的三种型式:222接头、226接头、平口。产品在出厂前均经过严格的完整测试，以确保产品的性能稳定。 四、活性炭滤芯

活性炭滤芯产品有两大类：压缩型活性炭滤芯、散装型活性炭滤芯。

1、压缩型活性炭滤芯采用高吸附值的煤质活性炭和椰壳活性炭作为过滤料，加以食品级的粘合剂烧结压缩成形。压缩活性炭滤芯内外均分别包裹着一层有过滤作用的无纺布，确保炭芯本身不会掉落炭粉，炭芯两端装有柔软的丁晴橡胶密封垫，使炭芯装入滤筒具有良好的密封性。

2、散装型活性炭滤芯将所需要的活性炭颗粒装入特制的塑料壳体中，用焊接设备将端盖焊接在壳体的两端面，壳体的两端分别放入起过滤作用的无纺布滤片，确保炭芯在使用时不会掉落炭粉和黑水。根据客户的需要，壳体端盖可做成不同型号的连接口。接口方式有：平压式、管道式（型号有：4042、4044、4046等）。

五、双节滤芯

上节：聚丙烯熔喷滤芯精度5μm

下节：颗粒活性炭滤芯内置活性炭170g 材质：ABS、PP

长度：250mm外径：70mm通量：8L/S总通量：6-8T

活性炭指标：强度>90；碘值(mg/g)>950；亚甲蓝值(mg/g)>120

六、陶瓷滤芯

陶瓷滤芯由于选用的是纯天然物理材料，所以在净水器使用过程中不会产生二次污染，同时以不象纯水机那

陶瓷滤芯

样把不中各种矿物质全部却除，它会保留水中有益矿物质、同时有效去除泥砂、细菌、铁锈、永不堵塞、使用寿命长久、过滤效果卓越等优点，同时它不怕堵塞，能够适应水质非常恶劣的情况。目前国际上过滤精度最高的陶瓷滤芯为双控制膜陶瓷滤芯，平均孔径为0.1μm。经该滤芯过滤后的水无需煮开，即可饮用，完全达到国家直接饮用水的标准。

七、树脂滤芯

树脂是一种多孔的、不可溶性交换材料。软水机中树脂滤芯内装有千百万颗微细的塑料球(珠)，所有小球都含有许多吸收正离子的负电荷交换位置。当树脂处在新生状态时，这些电荷交换位置被带正电荷的钠离子占据。当钙和镁经过树脂贮槽时，它们与树脂小珠接触，从交换位置上取代钠离子。树脂优先结合带较强电荷的阳离子，钙和镁离子的电荷比钠离子强。取代钠阳离子然后向下通过树脂“床、流出软水机，这样软水机就送出了“软”水。最后，所有的树脂交换位置均被钙和镁占据，再不能进行工作了。

八、钛棒滤芯

钛棒滤芯具有耐腐蚀，耐高温，强度大，过滤精度容易保证，易再生等优异性能；钛滤芯是由钛粉经成形、高温烧结而成，故表面颗粒不易脱落；在空气中的使用温度可达500～600℃；适用于各种腐蚀性介质的过滤，例如：盐酸、硫酸、氢氧化物、海水、王水及铁、铜、钠等氯化物溶液的过滤。它具有优良的机械性能，可进行切割、焊接等机加工，耐压强度大，内压破坏强度最高达2MPa以上；其过滤精度容易保证，即使在高温高压下工作，孔径也不会发生变形。其孔隙率可达35～45%，孔径分布均匀，纳污量大，而且再生方法简单，再生后可重复使用。

九、RO逆渗透滤芯

采用RO逆渗透膜的滤芯。逆渗透技术：逆渗透原文是REVERSE OSMOSIS，它是美国太空总署集合多国科学家， 在政府支持下，花费数十亿美元，经过多年研究而成。 逆渗透的原理是在原水一方施加比自然渗透压力更大的压力，使水分子由浓度高的一方逆渗透到浓度低的一方 。由于逆渗透膜的孔径远远小于病例毒和细菌的几百倍乃至上千倍以上，故各种病毒，细菌， 重金属，固体可溶物，污染有机物，钙镁离子等根本无法通过逆渗透膜，从而达到水质软化净化的目的。

十、不锈钢滤芯

不锈钢滤芯(Stainless Steel filter )[1]，具有很好的良好的过滤性能、对2-200um的过滤粒度均可发挥均一的表面过滤性能，主滤材采用多层不锈钢烧结网，过滤精度为0.5-200um，其外形尺寸可按用户要求加工。

不锈钢滤芯特点：

1良好的过滤性能、对2-200um的过滤粒度均可发挥均一的表面过滤性能

2耐蚀性、耐热性、耐压性、耐磨性好；

3 不锈钢滤芯气孔均匀、精确的过滤精度；

4不锈钢滤芯单位面积的流量大；

5 不锈钢滤芯适用低温、高温环境； 清洗之后可以再使用，免更换。

应用： 石油化工、油田管道过滤； 加油设备、工程机械设备燃油过滤；水处理行业设备过滤；制药及食品加工领域； 额定流量 80-200l/min 工作压力 1.5-2.5pa 过滤面积(m2)0.01-0.20 过滤精度(μm) 2-200 μm 滤 材不锈钢编织网 不锈钢冲孔网用于重油燃烧系统前级除水，也可用于化工液体过滤，精度100um，滤芯材质是不锈钢圆微孔网。

适用于电子、石油、化工、医药、食品等工业部门中的预处理和后处理系统上。对含悬浮杂质较低（小于2~5mg/L）的水质进一步净化。

十一、波纹状滤芯

滤材: 所使用的主要滤材是不锈钢编织网、不锈钢纤维烧结毡。 特点: 有利于超低温、高温、高压； 气孔率好； 压力损失少； 较高机械加工性；

空气净化、水处理用杀菌过滤； 高温、高粘度流体里用； 显示最低压力差；

反清洗及清洗之后可以再使用。

应用行业:纤维、胶卷，塑料Polymer、制药、食品工业用、油漆工业里优秀的耐蚀性、耐久性、耐热性、 高温排气处理领域。

十二、滤油机滤芯

多种规格不同材质滤芯，精度从 0.5 ～ 80 m ，满足不同工矿、适应各种油品的处理需求。

十三、液压油滤芯

液压油滤芯主要用于液压系统中油品的过滤，用以出去液压系统中的颗粒杂物及橡胶杂质，保证液压油的清洁度，从而使液压系统正常运转。

 十四、折叠滤芯

产品特性：

华膜膜堆由聚丙烯超细纤维膜及聚丙烯无纺布支撑导流层构成，属深层过滤芯折叠式构造，膜过滤面积大，通量大。压差低，纳污能力强，使用寿命长。有多种过滤精度可供选择，应用性广泛。较好的化学兼容性，适合过滤强酸、强碱及有机溶剂。热熔焊接技术加工成型，不含任何化学胶合剂，无泄漏，无二次污染。

应用领域

1、反渗透RO系统预处理

2、酸、碱及化学有机溶剂过滤

3、半导体、电子行业高纯水前置处理 4、矿泉水、酒类、果汁过滤 5、油田回注水过滤

材质构造

1、滤膜材质：聚丙烯（PP）

2、导流支撑层：聚丙烯（PP）

3、外壳/中心杆/端盖材质：聚丙烯（PP）

操作条件

1、最大压差

（1）正向—75PSI（5.1Bar）@20℃ （2）正向—25 PSI（1.7Bar）@80℃ （3）反向—30 PSI（2.0Bar）@25℃

2、滤芯更换推荐压差@1.5 Bar—2.0Bar

3、最大工作温度：80℃

4、灭菌消毒：121℃在线蒸汽灭菌，每次20分钟，可用5次，85℃—95℃热水消毒

规格尺寸

1、过滤面积：0.5㎡/10″ 2、外径：69mm

3、公称长度：5″、10″、20″、30″、40″

4、公称精度（单位：um）：0.1、0.2、0.45、0.65、1、3、5……………

接口形式

1、215、220、 222、 226 、螺纹型M30、 螺纹型M36等

2、翅片型、平头型、三角翅片型、平面型

产品特性

· 杰出的化学兼容性，适合过滤强酸、强碱及有机溶剂

· 滤膜为折叠式深层过滤，膜过滤面积大 · 压差低，纳污能力强，使用寿命长

· 有较宽的过滤精度可选择

· 净化空气：在满足空气吸入量的情况下过滤掉最微小的杂质颗粒，保护发动机;

· 降低噪音：有效降低发动机吸入空气时的噪音; ·节省燃油：能节省10%的燃油;

· 适用范围：真空镀膜、机械、光盘、冶金、石油、化工、造纸、食品、医药、电子、电力、陶瓷、引水、印染、制糖、制冷设备等领域。

· 一般来说，滤芯设备是空气过滤器的关键，德玛隆的优质滤芯采用充满合成树脂的超细纤维纸，能够有效杂质并且蓄污能力强。

技术性能

· 过滤精度：0.1um0.2um0.45um1um3um5um10um20um30um50um

· 滤芯长度：5” 10” 20” 30” 40”

· 滤芯直径: 69mm83mm131mm

· 滤芯内径：28mm~40mm

· 试用的PH值：1-12

· 最高工作温度：≤80℃ 0.1Mpa时

· 最高工作压力：0.3Mpa50℃时

· 最大反压差：0.2Mpa25℃时

· 最高消毒温度：120℃每次半小时

详细介绍

签别：

一 看滤芯材质

空气滤芯主要的过滤材质是滤纸，如今滤芯滤纸主要采用国产纸和进口纸，无论国产还是进口纸都是有良好的过滤性能，而假冒滤芯采用的劣质滤纸，不能阻止灰尘进入发动机，从而影响发动机正常工作。一般正品的滤芯的滤纸颜色统一，纸面比较平整;而劣质滤芯滤纸颜色不统一，纸面发毛，质地很差

二 看滤芯的胶质

如今滤芯的构造一般滤纸和橡胶粘合组成，而真假滤芯的胶质也是有区别的。真品滤芯的橡胶质地较好，富有弹性，而假冒滤芯橡胶发软，质地很差。比较容易辨别的方法是把空气滤芯对折，松开后正品滤芯很快恢复原状，而假冒滤芯由于橡胶质地问题，与滤纸粘合的不好，对折的中部痕迹明显。

另外：可以通过一些标识，比如进口的带线纹，当然国产的也有的去仿，但仔细观察是不一样的。

大家都知道净水器用的第一级是PP滤芯，也叫熔喷PP，材料是聚丙烯(PP材料)，主要作用是过滤自来水中直径大于1微米的各种有害杂质，有机污染矿物质杂物等因为没有排污功能，它的使用寿命一般是3-6个月，所以要定期更换滤芯，否则就会造成二次污染问题，水质就没办法得到保证。根据使用的范围可分为10寸—40寸不等，可根据特殊要求，密度，长度和重量加以定做。先看密度，根据孔径的区别可以将PP分为1um和5um，再看重量也有100g和110g左右的，孔径肉眼无法识别，重量和触感是能用手来分辨的。滤芯的好坏直接影响到净水器品质和过滤效果，所以一般以常用的1微米和5微米，重的为上上之选。同时因为PP棉滤芯一般是在前三级使用，所以一定要定期更换，否则对RO膜的使用寿命和出水水质的TDS值都会有影响。

那PP棉滤芯是硬的好还是软的好呢？其实密度较高捏起来结实，也就说明压缩性也高，过滤精度和使用寿命都更长，而软的PP在水压大或者使用时间长了之后可能会散开，造成过滤度下降，影响RO机的正常运转，所以要质量和价格都占优势的PP才能从根本上提升整个净水器的质量。

使用寿命：

根据所用原材料不同，滤芯的使用寿命也会不同。随着使用时间的延长，水中的杂质会堵塞滤芯，活性炭滤芯会吸附饱和。所以，一般来说，PP滤芯3个月需要更换，而活性炭滤芯

6个月需要更换。而中空纤维由于不能清洗，一般都是放置在PP棉和活性炭的后端使用，否则比较容易堵塞，作为净水设备末端除菌使用则1-2年需要更换。陶瓷滤芯一般可使用10-12个月，好的陶瓷滤芯可使用3-5年，甚至更时间。

更换信号：

1.造水太慢：前置过滤器滤芯或反渗透膜是否阻塞; 2.造水太快(不到一小时即造满一桶)：反渗透膜损坏;

3.口感不佳：后置活性碳滤芯寿命已到;RO膜去除率小于75%：反渗透膜的寿命已到。 膜去除率的计算公式为：RO膜去除率=(原水TDS值-纯水TDS值)*100%/原水TDS值

维护保养：

1.液压油滤芯是过滤器的核心部位，滤芯是由特殊材料组合而成，属于易损件，需要特别的保护和保养。

2.当系统中过滤器工作一段时间后，过滤器中的液压油滤芯已经拦截了一定量的污染杂质，这时压力增加，流量会渐渐减小，发讯器会提醒报警，这时需要及时清理滤芯内的杂质，需要清洗滤芯。

3.在清洗滤芯的过程中，我们一定要注意液压油滤芯不得变形或损坏。否则，不可再次使用，以免影响过滤效率，从而给整个系统带来损坏。

更换方法：

此过程中通常会有水溢出，请预备好水盆或毛巾等清洁用具：

a) 关掉电镀球阀及压力桶球阀;

b) 打开鹅颈龙头，以排清管道中残留水;

c) 待水不再流出后，用滤壳扳手将装有滤芯的滤壳打开;

d) 取出旧的ge滤芯，装入同规格新的滤芯;

e) 将滤壳上方的黑色“ O ”型圈，涂上如凡士林等润滑剂，再将“ O ”型圈放入滤壳中的凹槽内。

f) 以垂直方式，旋紧滤壳，尽量避免让“ O ”型圈移位。

g) 打开电镀球阀及压力桶球阀。

滤芯应用范围

1、冶金：用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。

2、石化：炼油、化工生产过程中的产品及中间产品的分离及回收，液体净化、磁带、光盘及摄影胶片在制造中的净化，油田注井水及天然气除颗粒过滤。 3、纺织：聚脂熔体在拉丝过程中的净化及均匀过滤，空压机的保护过滤，压缩气体的除油除水。

4、电子及制药：反渗透水、去离子水的予处理过滤，洗净液及葡萄糖的前处理过滤。

5、火电及核电：气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化，给水泵、风机及除尘系统的净化。

6、机械加工设备：造纸机械、矿业机械、注塑机及大型精密机械的润滑系统和压缩空气的净化，烟草加工设备及喷涂设备的粉尘回收过滤。

7、铁路内燃机及发电机：润滑油及机油的过滤。

8、汽车发动机及工程机械：内燃机用空气滤、机油滤、燃油滤、工程机械、船舶、载重车用各种液压油滤、柴油滤、水滤。

“目”的单位定义：

“目”即每英吋长度直线排列的同等大小颗粒物个数，也称“目数&rdquo,厢式压滤机;。所以5目即颗粒直径5.08mm,过滤机；也可解释为滤网能滤下>5.08mm尺寸的颗粒；10目即颗粒直径2.54mm，也可解释为滤网能滤下>2.54mm尺寸的颗粒；……….….所以说目数越大过滤精度越高.

“目”的含义是1平方英寸所包含的网孔数。1英寸=25.4毫米，1平方英寸≈5平方毫米，1毫米=1000微米；…………按此关系你可自己计算

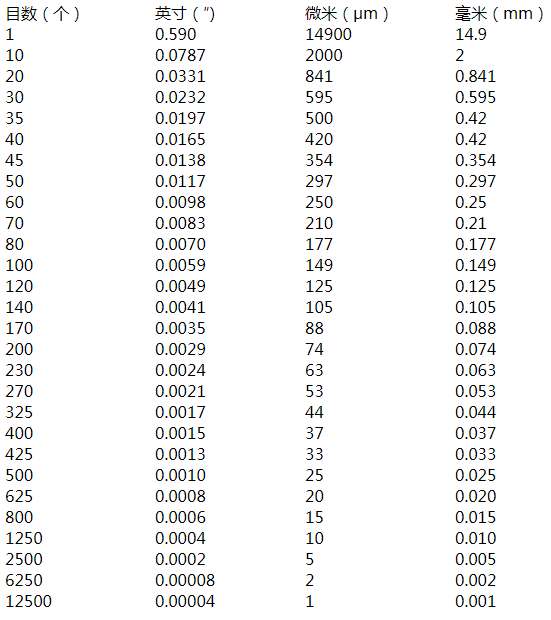

过滤精度近似单位换算表:

目数 (个) 英寸 (″) 微米 (μm)
